技术指标

量    程：0~100~40000KPa(具体产品的量程详见产品铭牌)

测压形式：表压

过     载：2 FS(具体详见标定记录)

补偿温度：-10~70℃

工作温度：-30~85℃（特殊订货可以高达300℃）

综合精度：0.5 , 1

输出选择：4~20mA  (具体产品的输出详见铭牌)

电源电压：24VDC

接口类型

压力接口为标准的M20×1.5外螺纹，内孔为Ф3mm（如有特殊要求可按用户要求加工）。

*气力输送行业配套的产品内孔为Ф11.5mm

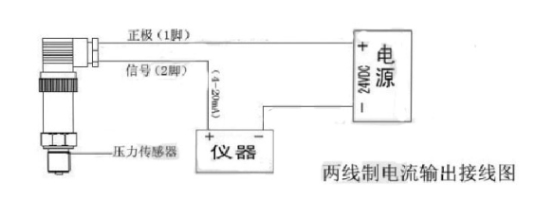

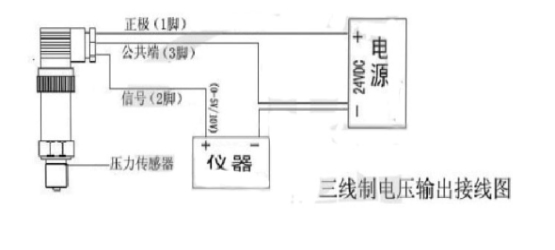

外形尺寸、零点和满点调节及接线图

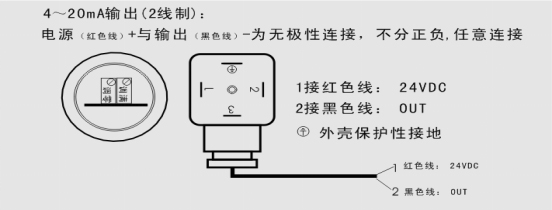

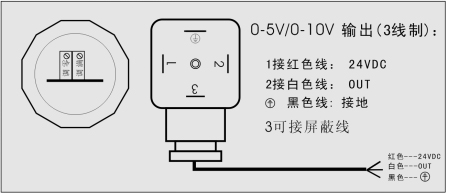

　　如下图所示，通过旋转调零(Z)、调满(S)两个电位计来进行零点和满点的调节。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至较佳状态，一般不需要现场调节。

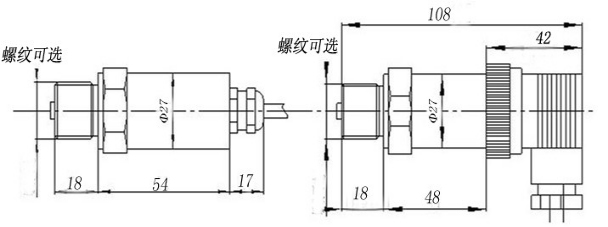

              直接引线                                                 赫斯曼连接
