1、    产品概述 　　
　　本精密数字压力表是按照国家最新规程研制生产的高精度智能压力测量仪表。本数字压力表主要由压力传感器和信号处理电路组成。该仪表采用进口压力传感器，具有精度高、抗腐蚀、抗冲击、抗震动、低温漂、高稳定性等优点。该仪表采用大容量高性能锂电池供电，无需外部电源供电。该仪表外观精致、美观，使用操 作简单。
　　
　　本数字压力表可对各种压力变送器、压力仪表及压力设备进行校验。
　　
　　2、    技术参数 　　
　　1.压力范围：（-0.1~250）MPa
　　
　　2.压力单位：kPa、MPa、bar、mbar、mmH2O、mmHg
　　
　　3.准确度等级：0.1级、0.2级、0.5级
　　
　　4.显示方式：带背光4位数字显示及动态指示条指示
　　
　　5.过载能力：1.5倍量程
　　
　　6.关闭电流：<20μA
　　
　　7.供电电源：3.6V高性能双节锂电池，寿命2到3年
　　
　　8.介质温度：（-45～120）℃
　　
　　9.工作环境：
　　
　　温度：（-10～60）℃
　　
　　湿度：≤85%RH；
　　
　　校正参比环境：（20±2）℃
　　
　　10.温度补偿范围：（0～50）℃
　　
　　11.防爆级别：ExiaIICT4
　　
　　12.过程接口：M20×1.5(外螺纹)特殊螺纹需要订制
　　

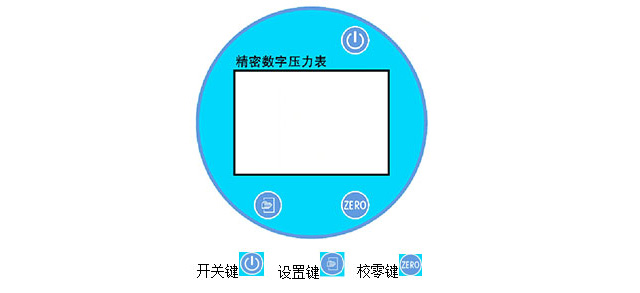

　　3、    仪表操作面板和功能键介绍 　　
　　★本仪表为防爆设计，利用磁场感应原理完成各种操作，在表膜功能键区域下方安装有干簧管，而非按压式按键！切勿打开有机玻璃保护盖，按压功能键区，干簧管为玻璃材质，这样做会导致干簧管损坏！操作仪表时请使用专用磁笔。
　　
　　★名词解释：
　　
　　长点：用磁笔带有磁铁的一端持续接触仪表功能键在有机玻璃保护盖上的对应位置。
　　
　　短刷：用磁笔带有磁铁的一端自上而下或自下而上近距离划过仪表功能键在有机玻璃保护盖上的对应位置。
　　开关键 ：开关机功能键。当仪表不使用时可以关闭仪表以降低功耗。关机状态下，长点此键2秒，仪表开机显示仪表量程的起始点和满量程点，随后仪表进入测量状态；再次长点此键1秒后仪表关机。短刷开关键背光点亮5秒，然后熄灭。
　　
　　设置键 ：此键有两个可选功能，单位转换功能和峰值保持功能，此键亦可无任何功能（此键的具体功能与客户的需求有关）。如果仪表带有单位转换功能，仪表会根据量程 在6个单位中自动判断哪些单位可转换。短刷设置键转换压力单位；如果仪表带有峰值保持功能，短刷设置键进入峰值保持模式，仪表点亮液晶屏指示条最右边的方 块，仪表只显示压力测量值的最大值，此模式下短刷校零键清除峰值，再次短刷设置键即可退出峰值保持状态，退出时峰值被清除，液晶屏指示条最右边的方块熄 灭，仪表回到动态显示模式。
　　
　　校零键 ：由于数字压力表可能由于大气压或温湿度的影响发生零点漂移，故特意增加校零键来修正仪表零点。将仪表垂直置于空气中短刷此键（带有峰值保持的仪表请先返 回动态显示模式，再短刷校零键），液晶屏显示“-CAL-”1秒然后退出返回动态显示模式；若液晶屏显示“Error”则表示仪表故障。
　　
　　4、    使用方法 　　
　　1.本仪表为本安防爆仪表，无相关本安关联设备。
　　
　　2.开箱后首先按照装箱单检查仪表、说明书、合格证、出厂记录单、附件是否齐全，仪表是否完好无损。仪表标签上的量程起始点、满量程点和准确度等级，开机显示的量程起始点和满量程点是否与订单相符。
　　
　　3.安装前请仔细阅读说明书，严格按照说明书要求安装使用。
　　
　　4.经防爆检验合格的产品，不得随意更换或改动影响本安防爆性能的元器件和结构。如：电子元件、电池、表壳等。
　　
　　5.仪表不使用时请关机，以延长电池的使用寿命。
　　
　　5、    仪表的校准 　　
　　如果用户有条件校准仪表，可定期对仪表进行校准。
　　
　　校准方法（以0~10MPa数字压力表为例）：
　　
　　1.根据数字压力表的量程选用合适的压力标准器。原则上选用包含压力表量程并误差最小的标准器。
　　
　　2.准备两根磁笔(如果没有两根磁笔，也可用磁铁代替)。首先用磁笔长点开关键2秒关机。再用一根磁笔长点校零键不放，另一根磁笔短刷开关键，液晶屏显示“-CAL-”1.5秒，松开两根磁笔稍等，液晶屏显示密码输入界面[--]。
　　
　　3. 输入密码：短刷开关键可将数字加1，从“0”到“3”循环。短刷校零键选择数字输入位，密码输入完成后，短刷设置键，便可进入校准压力值界面。液晶屏上显 示校准压力单位。校准密码：（从左到右）21。若用户进入输入密码界面后不想继续校准，可长点设置键1秒，仪表返回动态显示模式。
　　
　　4. 校准：
　　
　　（1）校零点（也可能是负压最小校准点）：在不加任何压力（对空垂直放置）的情况下，用磁笔短刷校零键，先显示“-CAL-”，稍等显示下一个校准 值，代表零点已校准完毕。（校准负向最小校准点时，将压力表垂直安装在标准器表座上，根据校准点数值施加相应负压，等待压力稳定后用磁笔短刷校零键）
　　
　　（2）校准其它校准点：当表显示下一校准点01.00MPa时，加压力1MPa，待压力稳定时，用磁笔短刷“校零”键，先显示“-CAL-”，再显示下一个校准值。重复以上步骤。
　　
　　5.所有校准点校准完毕后，此时表上显示第一个校准点，用磁笔短刷开关键，退出校准界面。
　　
　　6. 如果校准后某一校准点误差较大，可以针对这一点校准。用上述方法进入校准界面。用磁笔短刷设置键，液晶屏依次显示各个校准点，待切换至欲校准点，加压校准即可。
　　
　　6、    安装要求 　　
　　1.仪表应垂直地平面安装；
　　
　　2.必要时加装紫铜垫片或聚四氟垫片密封；
　　
　　3.该仪表可配合台式压力泵使用，使用时注意压力量程的匹配。
　　
　　7、    保管和运输 　　
　　1.该仪表应存放在（0~40）℃，相对湿度不大于85%，通风、干燥、无腐蚀性气体的环境中;
　　
　　2.该仪表与说明书、合格证、出厂记录单、附件一同装于仪表箱内，在运输过程中应避免强烈的碰撞。
　　
　　8、    订货须知与技术服务 　　
　　1.用户在订货时需要提供压力测量范围，准确度等级及附加功能要求以便选择合适的产品；
　　
　　2.我公司可为用户的数字压力表提供软硬件升级服务。
　　
　　9、    使用注意事项 　　
　　1.将仪表垂直置于空气中，如果仪表示值不为零，请短刷校零键进行零点修正。若屏幕显示“Error”，则表示仪表损坏。
　　
　　2.安装仪表之前应先检查表头是否干净。在使用过程中，应保持管路清洁。
　　
　　3.虽然数字压力表可以超压1.5倍，但是不能长时间超压使用，否则会影响测量的准确性甚至损坏仪表。
